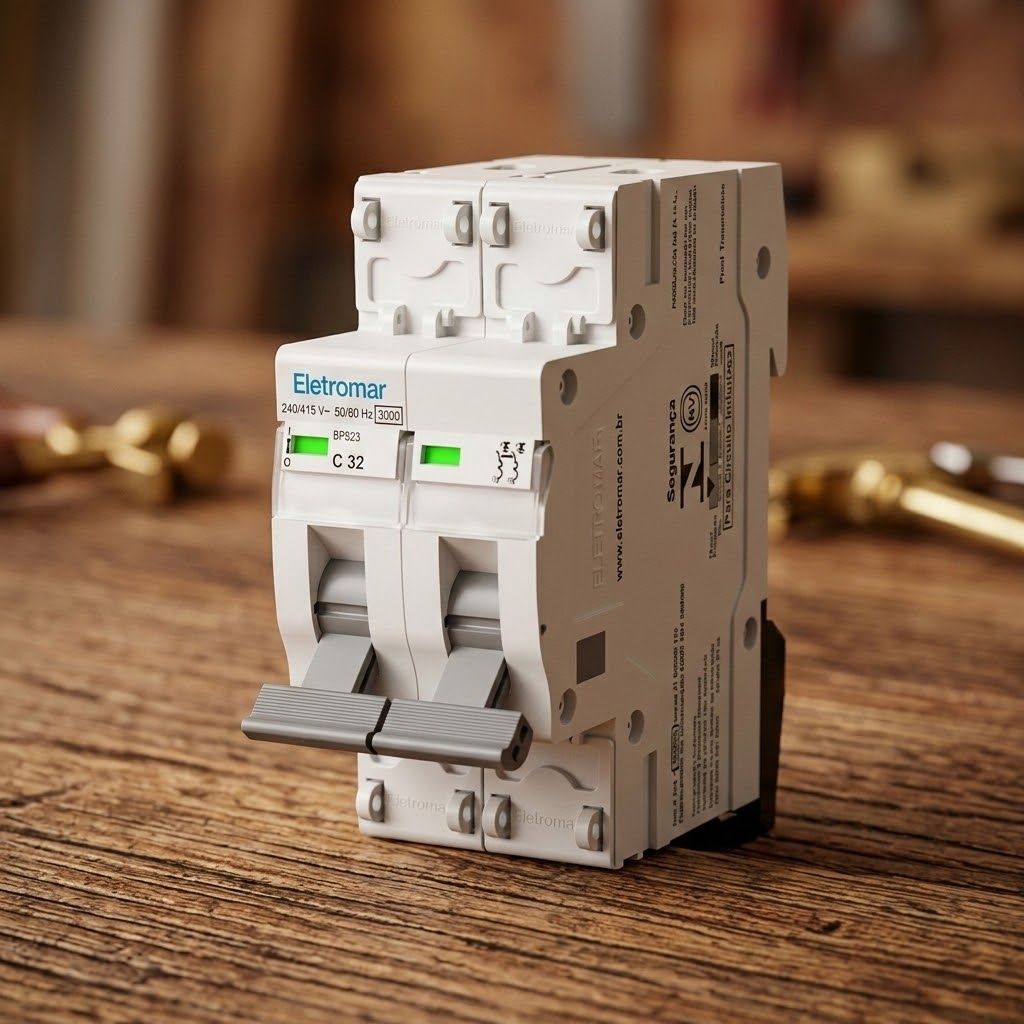

MW232E - Disjuntor IEC, Bipolar (2 Polos), 32A, Curva C, 3kA, Inviole (E89530)

O que é um disjuntor bipolar 32A?
O disjuntor bipolar 32A (ou disjuntor 32A bipolar) é um dispositivo de proteção termomagnética com 2 polos, que interrompe fase e neutro simultaneamente quando detecta sobrecarga ou curto-circuito. A corrente nominal de 32A indica a corrente máxima que ele suporta em operação contínua. É o modelo indicado para chuveiros, ar condicionado, motores e bombas.

Qual a diferença entre disjuntor bipolar 32A e disjuntor monopolar 32A?
O monopolar (1 polo) interrompe apenas a fase, deixando o neutro conectado ao equipamento mesmo quando desligado. O bipolar (2 polos) interrompe fase e neutro simultaneamente, garantindo isolamento total do circuito. Para equipamentos de alta potência (chuveiros, ar condicionado, motores), o disjuntor 32A bipolar é a opção mais segura e recomendada.

O que significa Curva C neste disjuntor de 32 amperes?
A curva C define o limite de corrente no qual o disjuntor atua instantaneamente em caso de curto-circuito: entre 5 e 10 vezes a corrente nominal (ou seja, entre 160A e 320A para um disjuntor de 32A). Isso permite que ele suporte os picos de partida de motores, compressores de ar condicionado e bombas sem desarmar, ao mesmo tempo que protege o circuito contra curtos-circuitos efetivos.

Qual a potência máxima que posso ligar neste disjuntor 32 amperes bipolar?
Em 220V, a potência máxima teórica é 7.040W (32A × 220V). Para uso contínuo (acima de 3 horas), recomenda-se operar com 80% da corrente nominal (≈25,6A) , resultando em 5.632W contínuos. Em 127V, a potência máxima é 4.064W (3.251W contínuos). Ideal para chuveiros, ar condicionado e motores.

Qual a bitola do fio ideal para um disjuntor de 32A?
Para circuitos de 32A, a NBR 5410 recomenda cabo de cobre de 6,0 mm² (distâncias de até 20 metros) ou 10 mm² (distâncias maiores). Sempre utilize fios com isolamento para 750V e siga o dimensionamento do projeto elétrico. Consulte um eletricista para o cálculo correto.

Posso usar este disjuntor 32A bipolar em um chuveiro de 7.000W?
Sim. Um chuveiro de 7.000W em 220V consome aproximadamente 32A (7.000 ÷ 220) — exatamente a corrente nominal do disjuntor. Para uso contínuo, recomenda-se operar com 80% (≈25,6A), o que corresponde a chuveiros de até 5.632W. Para chuveiros acima de 7.000W, utilize disjuntores de maior corrente (40A). Verifique sempre a potência do chuveiro e a tensão da rede.

Este disjuntor bipolar 32A é adequado para ar condicionado de 24.000 BTUs?
Sim. Um ar condicionado de 24.000 BTUs consome em média entre 2.500W e 3.000W (cerca de 11A a 14A em 220V), bem abaixo dos 32A do disjuntor. A curva C é essencial para suportar o pico de partida do compressor. Este disjuntor oferece uma boa margem de segurança para este porte de aparelho.

Este disjuntor é compatível com pentes de ligação?
Sim. Os terminais superiores são compatíveis com pentes de ligação tipo pino, facilitando a conexão em série de múltiplos disjuntores no quadro de distribuição — instalação mais rápida e organizada.

Posso usar este disjuntor bipolar 32A em um quadro trifásico?
Sim. O disjuntor bipolar (2 polos) é indicado para circuitos monofásicos (fase + neutro) ou bifásicos (duas fases sem neutro). Em quadros trifásicos, pode ser utilizado em circuitos monofásicos derivados de uma das fases. Para proteção de um sistema trifásico completo, utilize disjuntores tripolares (3 polos).

Qual a diferença entre este disjuntor Inviole e um disjuntor de outra marca?
Os disjuntores Inviole seguem os mesmos padrões normativos (IEC 60898) e oferecem a mesma proteção que outras marcas conceituadas. A Inviole é uma marca reconhecida no mercado brasileiro, com produtos que passam por rigorosos testes de qualidade e certificação INMETRO, garantindo segurança e confiabilidade.

Qual a vida útil esperada para este disjuntor de 32 amperes?
Em condições normais de operação (dentro da corrente nominal e temperatura ambiente ≤40°C), o disjuntor suporta mais de 10.000 operações mecânicas e mantém a proteção contra sobrecargas e curtos por muitos anos. Recomenda-se a substituição em caso de atuação frequente ou após 10 a 15 anos de uso.

Produto: Disjuntor IEC
Número de Polos: 2
Corrente Nominal: 32A
Curva de Atuação: Curva C (indicada para circuitos com cargas indutivas moderadas, como motores e iluminação)
Capacidade de Interrupção: 3kA
Tensão de Operação: 230/400Vca
Padrão de Instalação: Trilho DIN
Material: Termoplástico de alta resistência com componentes internos robustos
Compatibilidade: Pentes de ligação para instalações mais rápidas e organizadas
Dimensões: 91,0 x 35,6 x 76,4
Certificação: Conformidade com normas IEC para segurança e desempenho
Aplicação: Proteção individual de circuitos elétricos em ambientes residenciais, comerciais e industriais.
Vantagens:
✔️ Proteção confiável contra sobrecargas e curtos-circuitos.
✔️ Design compacto, que economiza espaço em quadros de distribuição.
✔️ Compatibilidade com pentes de ligação, facilitando a instalação.
✔️ Materiais resistentes e de alta qualidade para maior vida útil.
✔️ Atende a diversas necessidades de proteção elétrica com eficiência e segurança.
